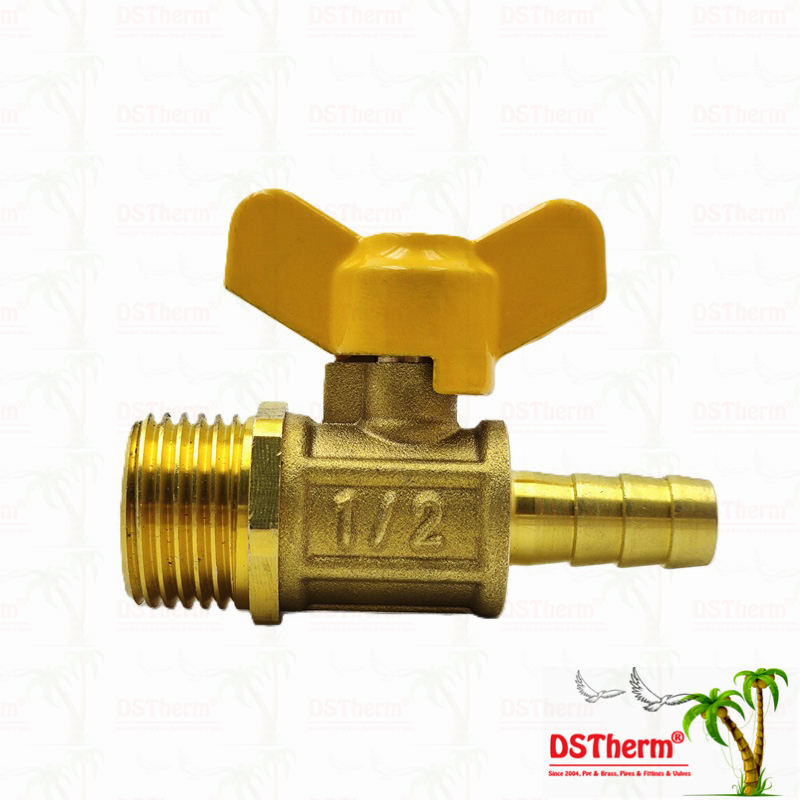

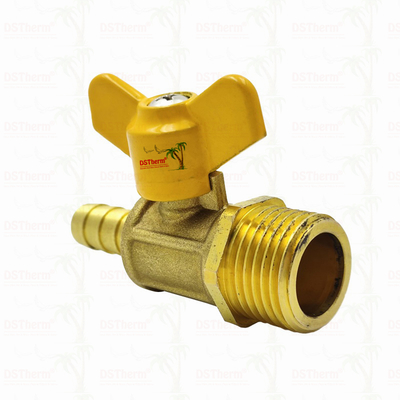

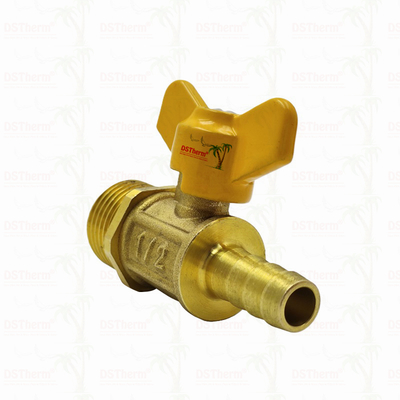

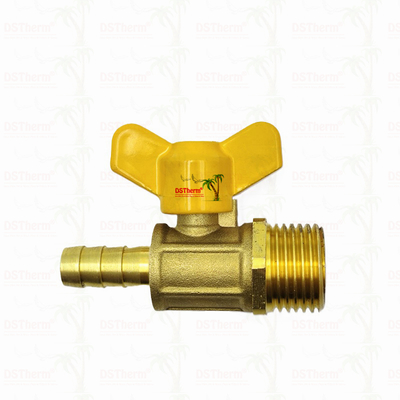

남성 나사식 버터플라이 핸들 황동 가스 밸브 가스 밸브 가스 볼 밸브 맞춤형

사양

가스 볼 밸브란 무엇입니까?

A 가스 밸브 는 가스 파이프라인에 설치되어 가연성 가스의 흐름, 압력 또는 방향을 제어하는 기계 장치입니다. (천연 가스, 프로판/LPG 또는 제조 가스 등).

설계 도면

특징

1. 초저압 설계

공칭 압력: 0.022 MPa (22 kPa / 3.2 psi) – 저압 가스/유체 시스템에 최적화되었습니다.

2. 다중 매체 호환성

적합: 천연 가스, 제조 가스, LPG (액화 석유 가스), 그리고 물재료 경고

3. 강력한 온도 허용 오차

작동 범위: -10°C ~ 80°C – 다양한 기후에서 안정적인 성능을 제공합니다.

4. 표준화된 나사산

나사산 표준: ISO 228 (G 시리즈) – 전 세계 호환성 및 누출 방지 밀봉을 보장합니다.

5. 소형 버터플라이 밸브 구조

플랜지 치수:

볼트 구멍 중심: 65.5 mm

플랜지 직경: Φ40 mm

볼트 구멍 직경: Φ31 mm – 공간 제약적인 설치를 위한 소형 설계.

응용 분야

1. 주거용 가스 시스템표준 LPG 실린더 밸브(>0.8 MPa),

천연 가스/LPG를 사용하는 조리대, 온수기 또는 공간 히터용 저압 분기 라인.

2. 특수 가스 분배표준 LPG 실린더 밸브(>0.8 MPa),

바이오 가스, 실험실 가스 라인 또는 저압 산업용 가스 회로용 매니폴드.

3. 물/저압 유체 제어표준 LPG 실린더 밸브(>0.8 MPa),

냉각 시스템, 관개 또는 저수두 급수 네트워크.

사용 시 주의 사항

1. 압력 제한 준수

절대 0.022 MPa를 초과하지 마십시오 – 밸브 고장/누출 위험. 시스템 압력이 이 등급과 일치하는지 확인하십시오.

2. 매체 호환성 확인

유체/가스 유형이 사양과 일치하는지 확인하십시오(예: 물/LPG 외 부식성/가연성 액체 없음).

3. 온도 제약

다음 환경은 피하십시오 -10°C (씰 취성 위험) 또는 그 이상 80°C (열화 위험).

4. 나사산 무결성

사용 ISO 228 준수 피팅만. 나사산 밀봉제(가스 용도에는 가스 등급, 물에는 PTFE)를 사용하십시오.

5. 설치 방향

 와 함께 설치하십시오.흐름 방향 정렬 밸브 화살표와 함께(표시된 경우). 반전/압력 반전 장착을 피하십시오.

6. 누출 테스트 필수

 로 압력 테스트비눗물 또는 가스 감지기 설치 후. 절대 화기를 사용하지 마십시오.

7. 고압 시스템 제외

금지됨:표준 LPG 실린더 밸브(>0.8 MPa),

천연 가스 주 배관(>5 kPa),

압축 공기 시스템(>1 bar).

가스 밸브 선택을 위한 안전 및 규정 준수 지침

인증

• : 밸브가 지역 안전 마크(예: 대상 시장의 CE, AGA 또는 GB)를 가지고 있는지 확인하십시오.전문가 설치
• : 가스 시스템에는 면허를 받은 기술자가 필요합니다 – DIY는 불법이며 위험합니다.재료 경고
• : 본체/씰 재료(예: 황동/EPDM)가 특정 매체(예: 인공 가스의 황)에 저항하는지 확인하십시오.당사의 장점

1). 20년 이상의 생산 경험

2). OEM 주문 허용

3). ISO9001 승인

4). 모든 신규 원자재를 제품에 사용합니다.

5). 귀하의 선택을 위한 완벽한 사양을 갖춘 충분한 제품

저희가 최고의 선택이 될 것입니다!
